Kolfiberapplikationer i hissar och vertikal transport

En hiss är en maskin som tillbringar hela sitt liv med att kämpa mot sin egen vikt. Varje kilo bil, ram, dörr och rep måste accelereras, stärkas och bromsas tusentals gånger om året, och varje kilo motvikt måste hängas upp ovanför axeln. Det är därför den vertikala transportindustrin har tyst blivit en av de mest intressanta marknaderna för kolfiberkompositter: när den rörliga massan faller, faller motorstorleken, energiförbrukningen faller, reps- och skivlivslängden förlängs och hela maskinen blir snabbare och enklare samtidigt. Denna artikel tittar på var kolfiber, aramidfiber och föroxiderad fiber används över hissar, rulltrappor och den bredare vertikala transportindustrin, och hur en köpare eller ingenjör bör ange dem.

1. Kinematiken av vikt i vertikal transport

Börja med aritmetiken för en motbalanserad hiss. Traktionsmotorn behöver bara flytta skillnaden mellan bilmassan och motvikten, plus passagerarna. Minska bilens och slingens massa, och motvikten kan minskas med samma mängd, så att motor, broms, skivor, styrskinnor och strukturella belastningar alla skalar ner tillsammans. En besparing på några hundra kilo i den rörliga monteringen blir en besparing på väl över ett ton i den totala maskinen.

1.1 Varför Moving Mass bestämmer allt annat

Energiförbrukning, toppström, bromsstorlek, repdiameter och axelhuvud är alla nedströms av rörlig massa. I en högbyggnad domineras den rörliga massan av själva fjädringssystemet, och i en hemhiss är den rörliga massan viktig eftersom hela produkten måste passa in i en hushållsstruktur utan maskinrum. Båda ändarna av marknaden drar i samma riktning: lättare strukturer och lättare fjädringsdelar.

1.2 Där konventionell maskindesign träffar en vägg

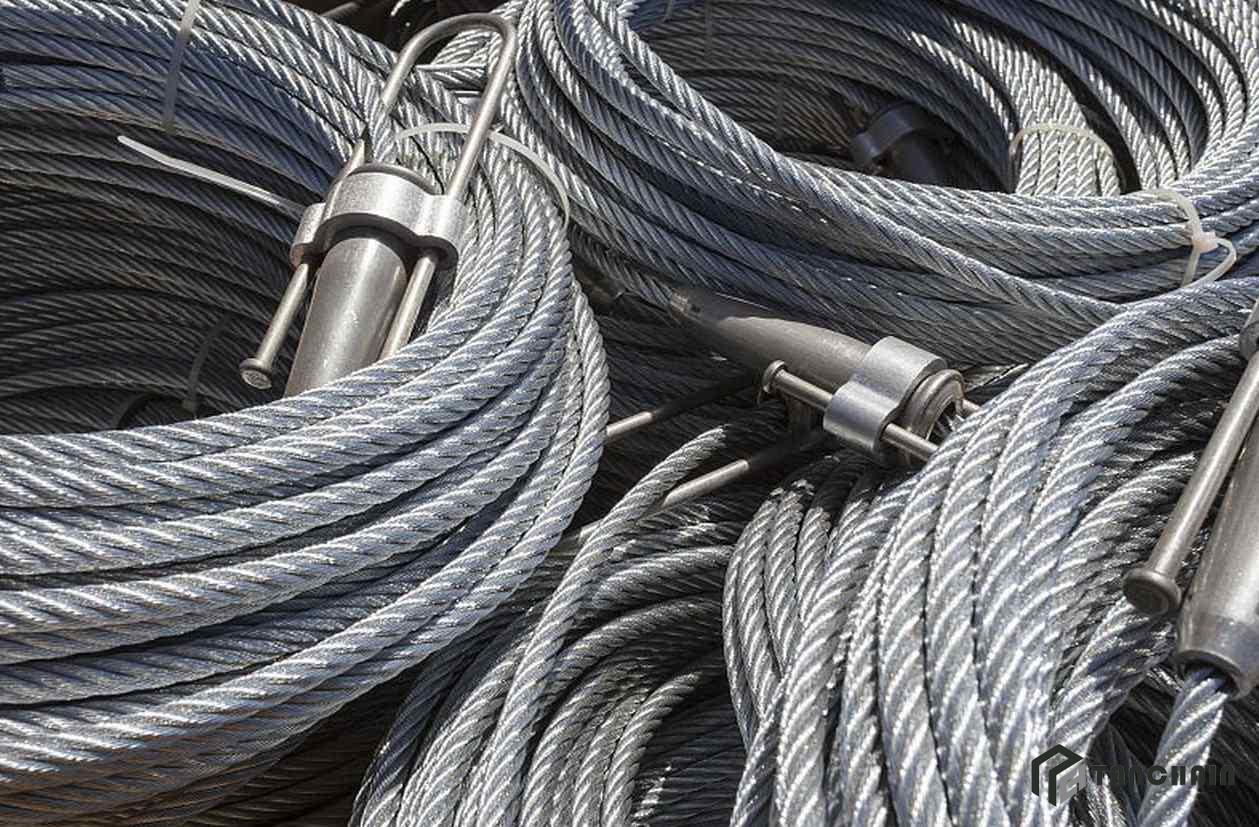

Stålrep är en mogen lösning och kommer inte att försvinna, men det har ett fast förhållande mellan diameter, brytbelast och massa per meter. Högre axelar innebär längre rep, och ett längre rep väger inte bara mer, det sträcker sig mer och behöver mer dragkraft. Vid en viss axelhöjd blir repmassan ensam en meningsfull andel av belastningen. Stålbilar är starka men tunga, aluminiumavdelar vikter men är mjuka och trötthetskänsliga vid fogar, och båda materialen behöver korrosionsskydd i fuktiga axelar och marina miljöer.

1.3 Vad branschen behöver från ett material

Det idealiska strukturella materialet för en hiss är styvt, starkt, trötthetstolerant, dimensionellt stabilt, icke-korroderande, icke-magnetiskt och brandkompatibelt. Det bör också vara lätt att laminera i ramar och lätt att maskinera i fäster. Kolfiberförstärkt polymer täcker det mesta av denna lista, och de två luckor den lämnar, nämligen temperaturprestanda i en axelbrand och slagbeteende i vissa komponenter, fylls av föroxiderad fiber respektive aramidfiber.

2. Kolfiberupphängningsmedlemmar och bälten

Den mest synliga framgången med kolfiber i branschen är inte en bilpanel eller en dörr. Det är det platta bältet som hänger upp hissen, och familjen av sammansatta spänningsmedlemmar som har vuxit upp runt den.

2.1 Kompositrep och platta bälten

Ett belagt stålbälte med en kärna av kolfiberspänningsdelar ersätter flera konventionella rep med ett enda platt element. Kolfiberkärnan bär belastningen med mycket liten stretch, vilket tillåter en mindre dragkraft och en mindre motor, och uretan jacka ger dragkraft och skyddar kärnan från slitage. Eftersom bältet är mycket lättare än det stål det ersätter, faller den energi som behövs för att flytta själva fjädringssystemet, och bältet håller bra i en korrekt inställd maskinrum-mindre installation.

2.2 Lätta resekablar

Den körande kabeln som följer bilen bär ström och kommunikation till en rörlig massa, så sin egen vikt är en straff som visas som extra drag, slit och trötthet vid böjradien. Kabelkonstruktioner som använder höghållfasta fiberstyrkor minskar massan och förbättrar böjningslivet, och aramidfiber är ett vanligt val där seghet betyder lika mycket som stivhet. Att minska den rörliga kabelmassan minskar också motvikten som måste tillhandahållas för att kompensera för det.

2.3 Valmöjligheter för guvernör och säkerhetsrep

Säkerhets- och styrsystem regleras av koder och godkännanden, så sammansatt utbyte går långsammare där än i konstruktionsdelar. När en sammansatt spänningsdel används är det kritiska kravet dokumenterat kryp- och trötthetsbeteende under långvarig belastning, eftersom ett fjädringselement som slappnar av under ett decennium inte är acceptabelt. Leverantörer som arbetar med dessa delar ger krypdata, spännings-spännings utmattningskurvor och böjningsresultat snarare än bara en kortsiktig brytbelast.

3. Bilstrukturer, slängramar och plattformar

Över bältet och runt dörrarna finns en andra, större möjlighet. Varje panel och ram som tas bort från bilen minskar belastningen på fjädringen och styrrailerna.

3.1 Bilramar och plattformspaneller

Bilslingar och plattformar är laminerade eller pultruderade strukturer, och kolfiberplatta, rör och pultruderad profil tillåter en styv ram med väggtjocklekar långt under en stålekvivalent. Den högre specifika stivheten innebär att böjningen under belastning kontrolleras med mindre material och den icke-korroderande ytan håller strukturen stabil i en fuktig axel. Sandwichpaneler med kolfiberskinn och en brandskyddad kärna ger en platt, styv plattform och väggpanel som också bär inredningen.

3.2 Dörrar, silk och landningsmöbler

Bil- och landningsdörrar är bland de mest cyklade delarna av någon installation. En kolfiberdörrpanel är tillräckligt lätt för att minska operatörens och motorns tjänst och tillräckligt stiv för att hålla sig platt efter år av användning, och den sammansatta strukturen är inte dunkel eller rost som stålplåt. Landningsstolpar, indikatorpaneler, handräcken och axelmöbler drar nytta av samma kombination av stivhet, låg massa och korrosionsskydd, och materialets icke-magnetiska karaktär undviker störningar med positionssensor.

3.3 Hemhiss och maskinrum-mindre paket

I bostads- och småkommersiella segmenten är begränsningarna olika och fallet med kompositmaterial är ännu tydligare. En hemmehiss måste gå in i en befintlig trappa, behöver en kompakt driv och en lätt bil eftersom stödkonstruktionen aldrig var utformad för en hiss. Kolfiberrör och bearbetade plattor låter en tillverkare bygga en smal, självbärande ram som kan monteras på plats, och föroxiderade fiberkomponenter hanterar isolerings- och brandskyddsuppgifterna runt driven och bilpanelerna.

4. Maskinrumsutrustning och drivkomponenter

Maskinrummet, eller det kompakta maskinutrymmet i en hiss utan maskinrum, innehåller roterande och reciprocerande delar där minskad tröghet och korrosionsbeständighet både betalar.

4.1 Motorhus, fästen och drivaxlar

En kolfiberdrivaxel minskar rotationsträgenheten och höjer den första naturliga böjningsfrekvensen, vilket hjälper en växelfri dragmaskin att köra tyst. Motorramar, monteringsfäster och maskinbäddsplattor i kolfiber minskar massan på axelhuvudets struktur och eliminerar behovet av målning och galvanisering. Eftersom materialet inte är magnetiskt kan det användas nära den magnetiska kretsen utan snedvridning av fältet.

4.2 Skåfälgar och styrkomponenter

Styrskor, rullstyrningshus och de strukturella elementen i en skivmontering är kandidater för kolfiber där stivhet och låg massa betyder. Rullar och styrkomponenter drar nytta av aramidfiber i slitage- och slagskikt, eftersom aramid är exceptionellt hård och icke-slitande mot järnvägsytan. Båda materialen är hemma i en axelmiljö eftersom varken korroderar när kondensation bildas på en kall morgon.

4.3 Rulltrappkomponenter och rörliga promenader

Rulltrapparbalustrader, steg- och pallkomponenter, handrailsstyrningsstrukturer och kamplåtmöbler fungerar alla i årtionden i offentliga byggnader där både utseende och underhållskostnader spelar roll. Kolfiberprofiler och paneler ger en styv, lätt och stabil struktur, medan aramidfiber lägger till slagtolerans vid exponerade punkter och föroxiderad fiber ger brandbarriären bakom beklädning och runt drivkomponenter.

5. Brand-, termiska och säkerhetsmateriella skyldigheter

Vertikal transport är en livssäkerhetsprodukt, så materiella beslut begränsas av koder och av konsekvenserna av ett fel. Kompositmaterial svarar på dessa begränsningar när det specifika kvalitets- och testbeviset väljs medvetet.

5.1 Brandprovningsverkligheter för bilinredning

Bilväggar, tak, golv och dörrar omfattas av krav på brandprestanda, och den sammansatta lösningen är ett system snarare än ett enda material. En kolfiber hud kan kombineras med en brand-rated kärna och en intumescent eller mineralskikt, och föroxiderade fiber beläggningar kan läggas till där icke-brännbarhet räknas. Nyckeln är att testa monteringen när den kommer att installeras, eftersom ett laminat som passerar ensamt kanske inte passerar med lim och finish som används i produktionen.

5.2 Föroxiderad fiber i broms- och termiska uppgifter

Föroxiderad fiber är ett icke-smältande, flambeständigt material som inte bränner eller smältar vid driftstemperaturer, och det används som bromsbeläggningsförstärkning, som värmeisolering runt maskinkomponenter, som en barriär bakom paneler och som känd inuti maskinutrymmet. Det håller också bra i de dammiga, vibrerande förhållandena i en rulltrappa truss, där mineralull kan sätta sig och komprimera över tid.

5.3 Aramidfiber i slag- och sprängskydd

Där ett fel skulle frigöra energi, tjänar aramidfiber sin plats som ett energiabsorberande skikt. Den används i skyddande fodrar runt drivutrustning, i kollisionsskydd för exponerade axelmöbler och i inneslutningsomslag för trycksatta eller högenergikomponenter. Aramidtyg är också ett naturligt val för mjuk utrustning som lyftslingar, slingskläder och skyddsfitter som används vid hissinstallation och renovering, där en metalldel inte får skrapa en färdig bilinredning.

6. Materialval Matrix för vertikal transport

Matrisen nedan kartlägger arbetspunkten i ett vertikalt transportsystem till den produktform som passar den och det konventionella material som den vanligtvis ersätter.

6.1 Läsning av matrisen

Läs varje rad som ett paket snarare än ett enda köp. Produktformen, anledningen till valet och den konventionella lösningen som den ersätter hör ihop och de flesta installationer kombinerar flera rader på en gång. Det kommersiella värdet av en enda leverantör är störst när bälten, konstruktionsprofiler, paneler, filtar och skyddstextiler anländer med konsekvent dokumentation och samordnad leverans, eftersom hissen monteras i fast sekvens och en saknad föremål stoppar hela byggnaden.

7. Specifikation, provning och certifiering

Vertikal transport regleras och kompositmaterial kommer in i branschen genom dörrmärkta testbevis. En leverantör som förstår att det kommer att göra köparens godkännandeprocess kortare.

7.1 Standarder, koder och pappersspår

Kompositdelar för hissar är kvalificerade enligt gällande hisssäkerhetsstandard för regionen och enligt material- och brandnormer för monteringen som helhet. I praktiken omfattar ett projektpaket materialcertifikat med batchspårbarhet, mekaniska och fysiska provrapporter, brandprovrapporter för den färdiga monteringen och, i förekommande fall, kryp- och trötthetsdata. Konsekvensen mellan certifikat och produktionspart är lika viktig som siffrorna själva, eftersom en ersättning i leveranskedjan kan göra ett godkännande ogiltigt.

7.2 Testning av trötthet, böjning och dragkraft

Ett fjädringselement i en hiss kan se miljontals belastningscykler under sin livslängd, och en dörr kan cykla hundratals gånger om dagen i två decennier. Testningen fokuserar därför på spänningströtthet för fjädringsdelar, böjningströtthet över den faktiskt använta skivadiametern och cykelprovning av gångjärn, rullar och lås på rörliga paneler. Träckkraft och slitage provning av ett belagt bälte görs på den verkliga sheave geometri, eftersom bältets livslängd är en systemegenskap snarare än en materialeigenskap.

7.3 Inspektion under en lång livslängd

Komponenterna kontrolleras genom visuell undersökning, kranprövning och, i förekommande fall, ultraljuds- eller röntgenmetoder. Det mest användbara resultatet vid överföring är en dokumenterad grundlinje: materialparchposter, byggda ritningar, inriktnings- och momentposter samt fotografier av kritiska fogar. Med en grundlinje i handen blir varje efterföljande inspektion snabbare och varje beslut om reparation eller utbyte blir bevisbaserat snarare än en gissning.

8. Varför Tanchain för vertikala transportprogram

Ett vertikalt transportprojekt behöver en materialpartner som kan täcka strukturella, fjädrings- och säkerhetsuppgifter utan att förlora konsekvensen mellan dem. Tanchain tillverkar kolfiberfilament, häftfiber, tyg, prepreg, pultruderat rör, profil och bearbetad platta för kompositramen, panelen, bältets kärna och drivkomponentens omfattning, tillsammans med aramidfilament, häftfiber och tyg för slag, slitage och skyddstextiluppgifter och föroxiderad fiberhäftfiber, filament, garn, filt och tyg för högtemperaturisolering, bromsförstärkning och brandbarriärer.

Det här sortimentet innebär att en enda inköpsorder kan täcka en bilsling, en inre paneluppsättning, en maskinsängplatta, en bältekärnspecifikation, en brandspärrfilt och en uppsättning installationsslingar, med konsekvent dokumentation och samordnad schemaläggning. Materialcertifikat, batch spårbarhet och tekniska data tillhandahålls som standard, och vårt team stöder specifikationsfasen med produktval och applikationsvägledning.

Bläddra igenom Tanchain kolfiber, aramidfiber och föroxiderad fiber produktsortiment, eller skicka oss en bil layout, axeldata och arbetscykel. Vårt ingenjörteam kommer att granska den rörliga massan, fjädringsarrangemanget och brand- och säkerhetskraven, rekommendera produktformulären för varje del av systemet och tillhandahålla ett komplett materialpaket för den vertikala transportapplikationen, från fjädringsdelen till isoleringen bakom bilpanelen.
